نحوه ی تشخیص انواع رزوه ها

شرکت بازرگانی تجاری جهان صنعت یک راهنمای ساده و خلاصه جهت تشخیص انواع متداول رزوه اتصالات شاملBSP, JIC, ORFS, METRICو NPT را گردآوری کرده است.

در قسمت زیر پنج مسیر ساده برای شناسایی رزوه بیان شده است.

مرحله ی اول : تشخیص نر یا مادگی رزوه

یک اتصال نر یا نرگی (MALE) شیار رزوه را روی سطح بیرونی خود دارد در حالی که اتصال ماده (FEMALE)‌ در قسمت داخلی اتصال رزوه شده است.

مرحله ی دوم :‌ تشخیص مخروطی یا موازی بودن رزوه

رزوه های پارالل (PARALLEL) دارای قطر یکسان در سراسر رزوه هستند در حالی که در رزوه های مخروطی (TAPERED) هرچه به انتهای رزوه نزدیک می شویم قطر رزوه کاهش می یابد. اتصالاتی با رزوه های NPT و BSPT مخروطی شکل هستند.در مقابل اتصالات UNF,ORFS و BSP رزوه های پارالل دارند. اتصالات METRIC هم نوع مخروطی و هم شامل نوع پارالل (موازی) می شوند. برای اطمینان می توانید با یک کولیس و اندازه گیری رزوه در نقطه ی ابتدایی و انتهایی از نوع آن مطلع شوید.

مرحله ی سوم :‌ اندازه گیری سایز گام رزوه

سایز گام یک رزوه، تعداد دندانه های رزوه در یک اینچ (در استاندارد های غیر متریک) یا فاصله ی بین دندانه های یک رزوه در استاندارد METRIC است. گام سنج (PITCH GAUGE) وسیله ای برای اندازه گیری دقیق گام رزوه است.

مرحله ی چهارم :‌ اندازه گیری قطر رزوه

برای اندازه گیری قطر یک رزوه می توان از ابزار کولیس ورنیه استفاده کرد. رزوه های مخروطی را با محاسبه ی قطر در نقطه ی ابتدایی و انتهایی و رزوه های پارالل یا موازی را در هر نقطه ای از طول رزوه می توان اندازه گیری کرد.

طبق شکل زیربرای رزوه های نر قسمت بیرونی اتصال و برای رزوه های ماده قسمت درونی آن اندازه گیری می گردد.

مرحله ی پنجم :‌ شناسایی نوع استاندارد رزوه از جدول

اینک با استفاده از اطلاعات استخراج شده در مراحل ۱ الی ۴ می توان با مقایسه اعداد با جداول زیر استاندارد رزوه مد نظر را مطابقت داد.

برای دانلود جداول و فایل کامل مقاله روی لینک زیر کلیک کنید.

دانلود راهنمای تشخیص نوع رزوه

دسته‌بندی نشده

فلنج ها، خلاصه ای از کاربرد و انواع آن در سیستم پایپینگ

Posted on می 30, 2021می 30, 2021 by حسام تخت آبنوس

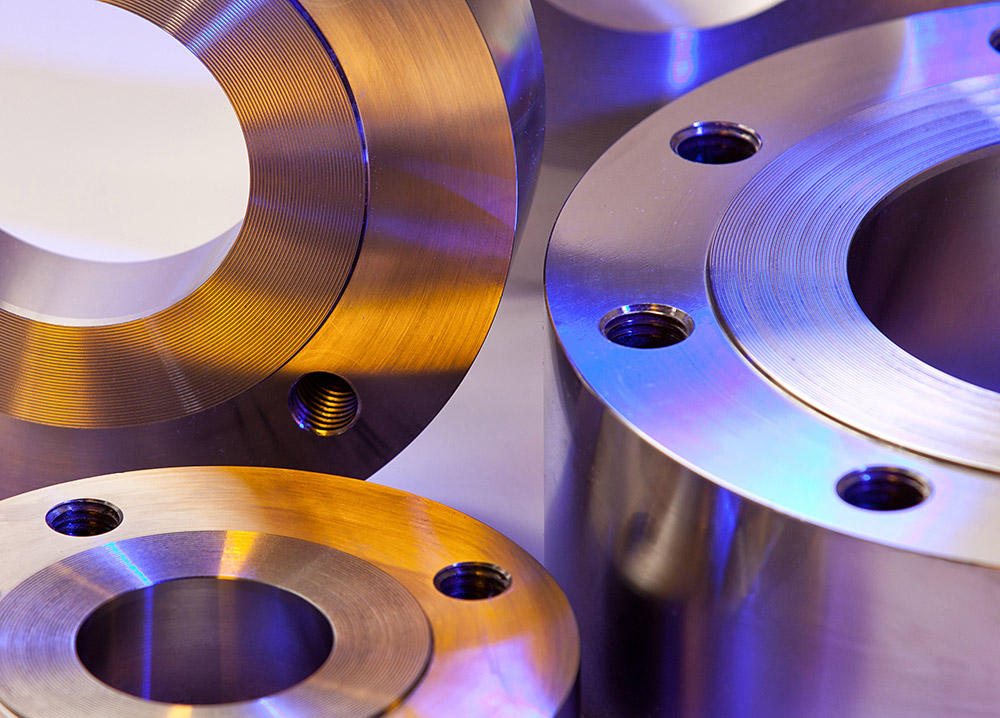

فلنج

اجزای سیستم لوله کشی را می توان بین دو فلنج پیچ کرد. از فلنج برای اتصال لوله ها، شیرآلات، اتصالات و موارد خاص مانند صافی ها و مخازن تحت فشار با یکدیگر استفاده می شود. فلنج ها با پیچ و مهره به هم متصل می شوند و آب بندی آنها اغلب با استفاده از واشر گسکت یا روش های دیگر انجام می شود. روشهای مکانیکی برای کاهش اثرات نشتی نیز استفاده می گردد. صنایعی که در آنها مواد قابل اشتعال، فرار، سمی یا خورنده در حال پردازش است، به حفاظت ویژه ی اتصالات فلنجی نیاز بیشتری دارند. محافظ های فلنج می توانند سطح اطمینان بیشتری از ایمنی فراهم کنند.

استانداردهای مختلفی برای فلنج در سراسر جهان یافت می شود. برای امکان کارایی آسان و قابلیت تعویض ، این موارد برای ابعاد استاندارد طراحی شده اند. استانداردهای مشترک جهانی شامل ASA / ASME (ایالات متحده آمریکا) ، PN / DIN (اروپایی) ، BS10 (انگلیس / استرالیا) و JIS / KS (ژاپنی / کره ای) است. در ایالات متحده آمریکا ، استاندارد ASME B16.5 است (ANSI انتشار B16.5 را در سال 1996 متوقف كرد.) ASME B16.5 فلنج هایی را تا اندازه 24 اینچ و تا کلاس فشار 2500 را پوشش می دهد. فلنج های بزرگتر از 24 اینچ تحت پوشش ASME B16.47 قرار می گیرند .

در بیشتر موارد ، استانداردها قابل تعویض هستند، زیرا بیشتر استانداردهای محلی با استانداردهای ISO مطابقت داشته اند. با این حال ، برخی از استانداردهای محلی هنوز متفاوت هستند. به عنوان مثال ، فلنج ASME در مقابل فلنج ISO جفت نمی شود بعلاوه ،بسیاری از فلنج ها در هر استاندارد به “ریتینگ فشار” تقسیم می شوند ، به این ترتیب فلنج ها می توانند درجه بندی فشار مختلف را داشته باشند. باز هم اینها به طور کلی قابل تعویض نیستند (به عنوان مثال ASME 150 با ASME 300 جفت نمی شود).

این کلاسهای فشار همچنین دارای اختلاف فشار و دما برای مواد مختلف هستند. کلاسهای فشار منحصر به فرد برای لوله کشی همچنین می توانند برای یک کارخانه فرآیند یا ایستگاه تولید برق ایجاد شوند. این ممکن است مخصوص شرکت ، پیمانکار خرید مهندسی و ساخت و ساز (EPC) یا صاحب کارخانه فرآیند باشد. کلاسهای فشار ASME برای فلنجهای Flat-Face کلاس 125 و کلاس 250 است. کلاسهای فلنج Ring-Joint ، Tongue & Groove و Raised-Face کلاس 150 ، کلاس 300 ، (کلاس 400 – غیر معمول) ، کلاس 600 ، کلاس 900 ، کلاس 1500 و کلاس 2500.

صورت های فلنج (سطح خارجی) نیز در ابعاد استاندارد ساخته می شوند و به طور معمول سبک های “صورت صاف” ، “صورت برجسته” ، “زبان و شیار” یا “اتصال حلقه” هستند ، اگرچه سایر سبک ها نیز ممکن است.
